屋根用架台
様々な屋根形状の設計、施工に優れた
アルミ製太陽光発電用架台をご提案します。

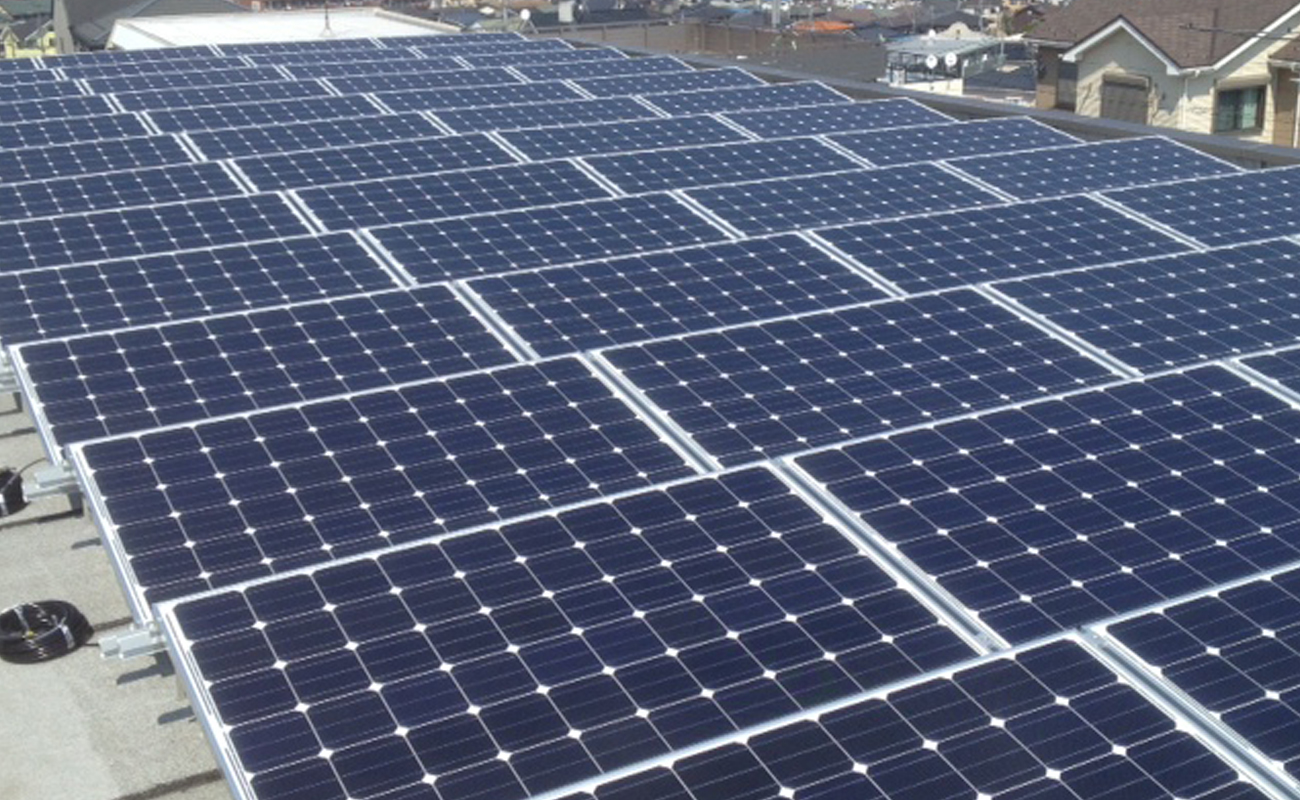

陸屋根用架台(三角)は、住宅用・産業用どちらにも適しています。 シンプルな構造でありながら強度が高く、施工性に優れたプリアッセンブルド架台です。
設置条件
| 設置場所 | 屋根/平地 |
|---|---|
| 基礎 | アルミトレー/コンクリートブロック |
| 風圧荷重 | 60 m/s |
| 積雪荷重 | 1.65 KN/㎡ |
| 設置角度 | 0°～60°/調節式 |
| パネル設置方向 | 横置き/縦置き |
| 主な部品材質 | AL6005-T5,SUS304 |
| 設計基準 | JIS C 8955 : 2017 |
| AS/NZS 1170 | |
| DIN1055 | |
| International Building Code : IBC 2009 | |
| California Building Code : CBC 2010 |
部材について
| 主な部品 | 材質 |
|---|---|
| 三角プリアッセンブル架台 | AL6005-T5 型材硬度 : 12-16HW （表面処理 : アルマイト 平均膜厚≥ 10µm） |
| T形レール | |
| T形レールジョイント | |
| 端部固定金具 | |
| 中間固定金具 | |
| C形固定金具 | |
| R52レール固定金具 | |
| 風止板/アルミトレー | SUS304 ステンレスボルト |
| ボルト |
製品特徴
| 施工性 | 施工性に優れたプリアッセンブルド架台 |
|---|---|
| 汎用性 | 各社モジュールの設置に対応 |
| 品質保証 | 品質保証（10年）、使用年数（25年以上） |

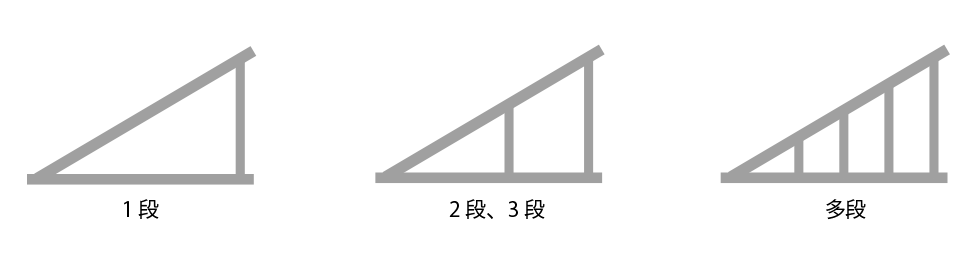

架台仕様
風速・積雪条件によって架台仕様を選択します。
